혹시 우리집 공유기와이파이가 너무 느리다거나 문제가 있나요? 모뎀, 공유기, 스위칭허브. 이것들은 다 무엇이고, 어디에 쓰는 것인지, 또, 어떻게 연결해야 하는건지에 대해 홈네트워크 완벽가이드 시리즈를 통해 완벽하게 알아봅시다. 홈네트워크의 구성에 대한 기본적인 원리를 알고 우리집 인터넷 환경을 제대로 구성해봅시다.

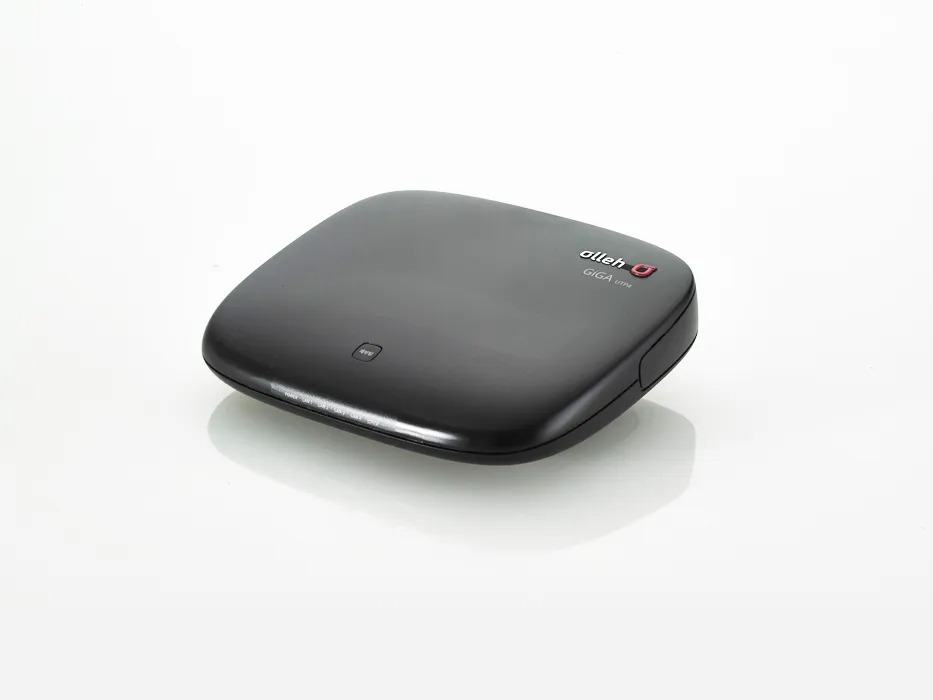

모뎀
모뎀의 역할
ISP(통신사)가 가입자에게 IP를 부여하기위해 사용합니다.
여기서 IP란 인터넷을 사용하기 위해 기기(컴퓨터)가 가지는 주소를 의미합니다. 모뎀은 홈네트워크에서 가장 상위에 존재하는 기기라고 생각하시면 좋을 것 같습니다. 보통 현관 주변 통신단자함에 설치됩니다.
모뎀의 종류
모뎀의 종류는 크게 UTP 모뎀과 광케이블 모뎀으로 나눠집니다.
먼저, UTP 모뎀은 인터넷(WAN) 포트 1개와 4개의 LAN 포트로 구성됩니다. 인터넷(WAN) 포트는 통신사에서 들어오는 인터넷선이기에 고정이라고 생각하시면 편합니다. 이제 나머지 4개의 LAN 포트들이 공유기의 인터넷(WAN)포트에 연결될 것입니다.
그리고 광케이블 모뎀은 인터넷(WAN) 포트가 없고, 검정색의 얇은 선인 광(Optical)이 존재합니다. LAN 포트가 4개인 것은 동일합니다.

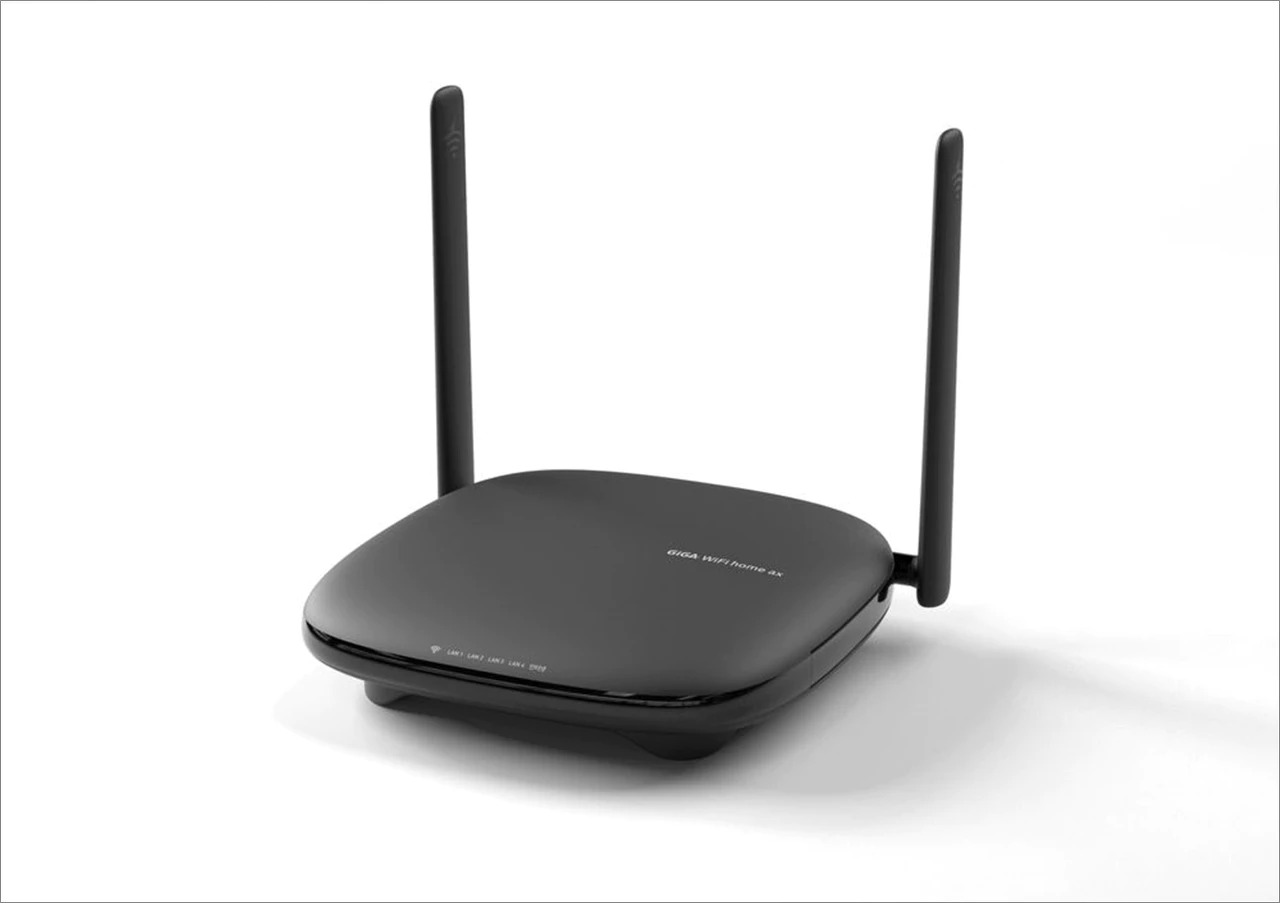

공유기
공유기의 역할
모뎀의 하나의 LAN포트로 부터 여러 기기들이 인터넷을 사용하도록 하기 위해 사용합니다. 보통 안테나가 달려있고, 간혹 없는 모델도 있습니다. 편하게 모뎀의 하위에 종속하는 기기라고 하겠습니다. 보통 거실에 설치됩니다.
모뎀과 공유기의 연결
모뎀의 하나의 LAN 포트를 공유기의 인터넷(WAN) 포트로 연결해서 인터넷을 공급합니다.
공유기와 기기들과의 연결
공유기의 LAN 포트들을 원하는 기기들에 연결합니다. 모든 기기들을 하나의 공유기 하위로 연결하는 것이 기본입니다.
모뎀, 공유기, 기기들의 종속관계
정리하자면, 가장 상위에 모뎀이 있고, 그 아래로 공유기, 그 아래로 기기들이 구성됩니다. 즉, 모뎀에서 인터넷을 공급받은 공유기라는 하나의 주머니 안으로 집 안의 모든 기기들이 연결되는 것입니다.
스위칭허브
스위칭허브의 역할
기기가 4대 이상이라 공유기의 LAN 포트가 모자랄 때, 공유기의 하위로 연결해서 사용합니다.
공유기와 스위칭허브의 연결
공유기의 LAN 포트들 중 원하는 포트와 스위칭허브의 아무 포트에 연결합니다. 만약 스위칭허브가 5포트짜리라면, 이제는 LAN 포트가 4개가 아니라, 공유기와 스위칭허브가 연결된 각각 1포트씩을 제외하고, 공유기의 남은 3개 + 스위칭허브의 남은 4포트, 총 7포트를 사용할 수 있게 됩니다. 만약 8포트짜리 스위칭허브라면, 공유기 3개 + 스위칭허브 7개, 총 10포트를 사용할 수 있습니다.
공유기와 스위칭허브의 종속관계
공유기의 하위로 스위칭허브가 종속됩니다. 스위칭허브는 항상 공유기의 아래로 연결된다고 생각하시는 것이 좋습니다. 지금까지의 모든 종속관계의 순서를 정리하자면, 모뎀 - 공유기 - 허브 - 기기들 입니다.
5포트 스위칭허브 추천 제품
ipTime H6005mini
우리집은 포트가 조금만 더 필요하다 하시는 분들을 위한 스위칭허브 중 가장 잘 나가는 베스트셀러 입니다. 다른 제품 잘못 구매하지 마시라고 링크 첨부합니다. 기가비트를 지원합니다.
8포트 스위칭허브 추천 제품
ipTime H6008
포트가 5포트 보다는 더 필요하다 하시는 분들을 위한 스위칭허브 중 베스트셀러 입니다. 이 제품 역시 기가비트를 지원합니다. 다른 제품 혼동하지 마시고 링크를 통해 구매하시기를 추천드립니다.
원룸의 홈네트워크

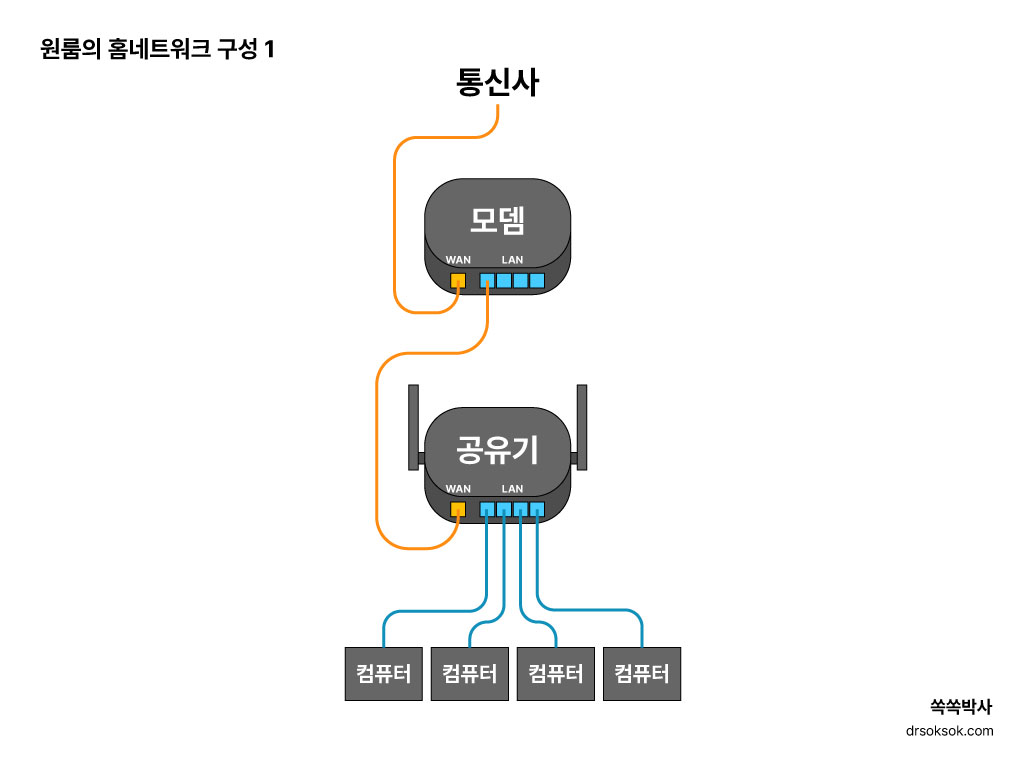

자, 여기까지는 기기들의 종속관계를 이해하기 위해서 당신의 집이 원룸일 때를 가정했을 때의 연결방법이었습니다. 위의 모든 내용을 이미지로 정리하면 아래와 같습니다.

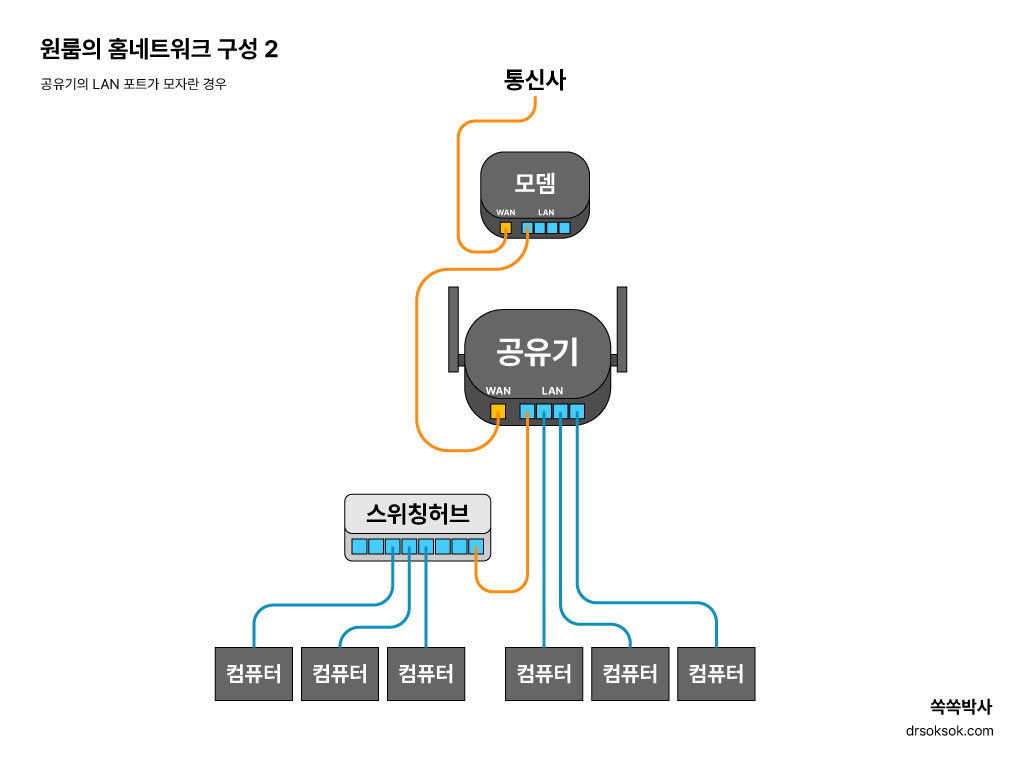

여기서 LAN 포트가 공유기의 포트보다 더 필요하다면, 스위칭허브를 추가해서 아래와 같이 연결됩니다.
여기까지는 모뎀과 공유기가 가깝고 연결이 그리 어렵지 않은 원룸의 경우였습니다. 우리는 이번 기회를 통해 홈네트워크를 어떻게 올바르게 구성해야하는지, 각 기기들의 종속관계는 어떻게 구성되는지를 알아보았습니다.
그런데 만약 우리집이 투룸 이상이고, 각 방마다 인터넷 콘센트가 있는 경우라면 어떻게 홈네트워크를 구성해야 할까요? 이것에 대해서는 다음 포스트에서 자세히 알아보도록 하겠습니다.
